产品介绍 -搭載合板空洞檢測-

产品名称: 搭載合板空洞檢測
型号名称:
资料请求 >

■厚度測定
●   對於材料的寬度方向,可以測定從右側開始 №1・№2・№3・№4的4列厚度數據。
(3列測定的場合、以右側・中央・左側的厚度方式測定)
●   對於測定材料的厚度不同可以任意設定容許誤差值(+NG值・-NG值)。
●   測定方式有3種。
1.全體平準  通過和全部測定值的平準值和容許數值的比較來判定NG材料的與否。
2.列 平 均  通過和各列測定值的平準值和容許數值的比較來判定NG材料的與否。
3.點 測 定    通過全部的測定數值和容許值比較來判定NG材料。
●  測定結果的表示通過計算每列的平準值和全體平準值在觸控屏上顯示。
●  當通過各種測定方法檢測出的NG數值時,在觸控屏上表示。
●  使用標示裝置的場合,出現NG材時,+NG為藍色、-NG為紅色以利於區分。
●  如果加工線中有材料篩分辨別送料段的話,本機也可以提供NG材檢出信號給後製程。
●  全測定數據可以通過PC讀取、可以容易地通過數據統計協助產品的品質管理。

空洞檢測
●  通過9組或者20組的超聲波傳感器、能夠檢測出板材內部缺陷(空洞或材料缺失)。
●  通過觸控屏能夠簡單實行初期設定,能夠簡單選擇材料長度(6呎或8呎)。
●  檢測出空洞等缺陷時,在觸控屏上會出現該部位的位置表示。
●  使用標示裝置的場合,在有缺陷的板材上能夠通過塗料或者清水做標記。
●  如果加工線中有材料篩分辨別送料段的話,本機也可以提供NG材檢出信號給該裝置。
●  全測定數據可以通過PC讀取、可以容易地通過數據統計協助產品的品質管理。

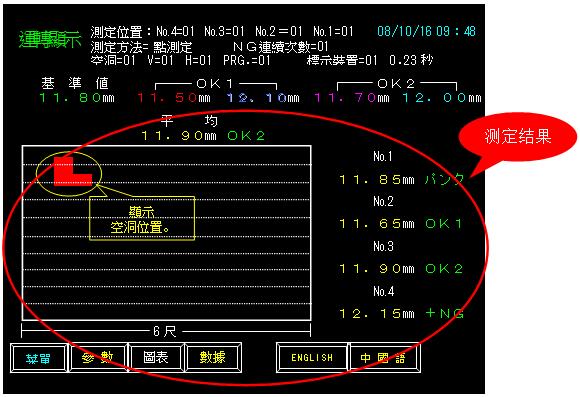

 ■ 觸控屏

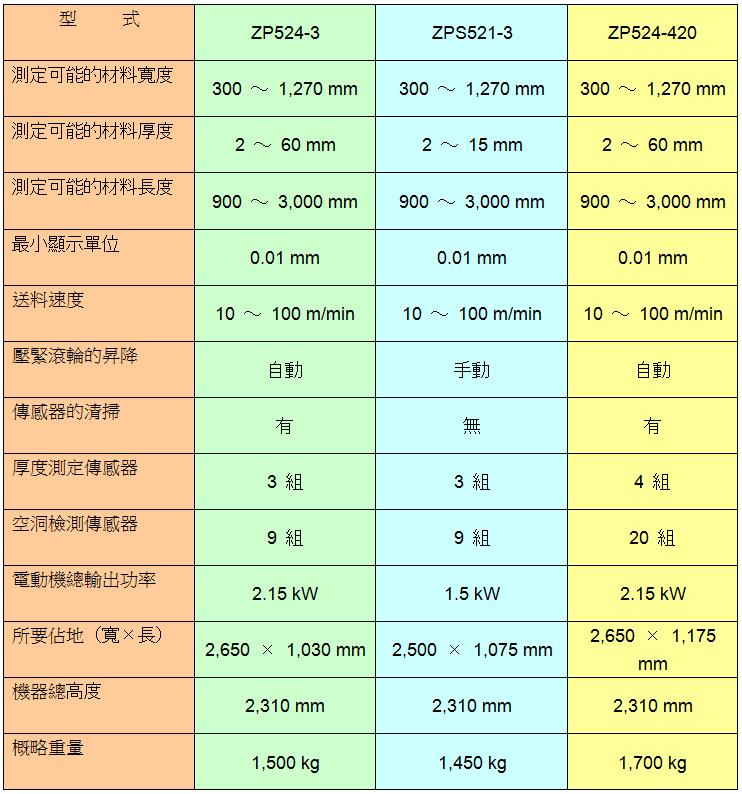

主要式樣
